Привет! Как поставщик плакированных трубных решеток, в последнее время я получаю много вопросов о методах соединения плакированных трубных решеток с трубами. Итак, я подумал, что мне понадобится минутка, чтобы рассказать вам всем об этом.

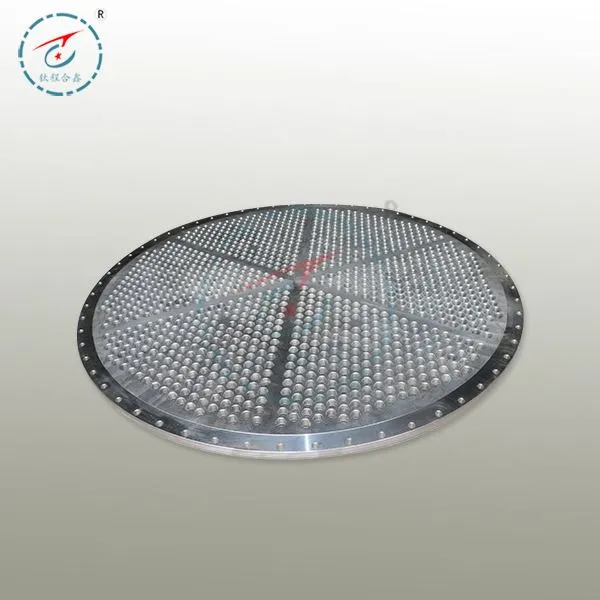

Прежде всего, давайте поговорим о том, что такое плакированные трубчатые листы. По сути, это трубные решетки, в которых слой другого материала прикреплен к основному материалу. Это может быть сделано по разным причинам, например, для улучшения коррозионной стойкости, улучшения теплопередачи или снижения затрат. Например,Стальная трубчатая пластина с титановым покрытием для теплообменникасочетает в себе прочность стали с коррозионно-стойкими свойствами титана, что делает его идеальным для применения в теплообменниках.
Теперь о способах подключения. Существует несколько способов соединения плакированных трубных решеток с трубами, и каждый метод имеет свои плюсы и минусы.
Сварка
Сварка — один из наиболее распространенных методов соединения плакированных трубных решеток с трубами. Это создает прочную, постоянную связь между двумя компонентами. Могут использоваться различные типы сварки, такие как дуговая сварка в среде защитного металла (SMAW), газовая вольфрамовая дуговая сварка (GTAW) и газовая дуговая сварка металлом (GMAW).
SMAW — относительно простой и недорогой метод сварки. Для создания сварного шва используется плавящийся электрод, покрытый флюсом. Однако, возможно, это не лучший выбор для плакированных трубных решеток, поскольку флюс может загрязнить плакированный слой.
GTAW, с другой стороны, является более точным методом сварки. При этом используется неплавящийся вольфрамовый электрод и инертный газ (обычно аргон) для защиты сварного шва от окисления. Этот метод отлично подходит для тонкостенных труб и плакированных трубных решеток, поскольку он обеспечивает высококачественные сварные швы с минимальной деформацией. Но он также медленнее и дороже, чем SMAW.
GMAW — это более быстрый метод сварки, в котором используется плавящийся проволочный электрод и защитный газ. Он подходит для крупносерийного производства, но может потребовать больше навыков для контроля качества сварки, особенно при работе с плакированными трубными листами.
При сварке плакированных трубных листов важно обращать внимание на плакированный слой. Процесс сварки следует тщательно контролировать, чтобы не допустить плавления плакирующего слоя и разжижения основного материала. Для обеспечения хорошего соединения трубы с плакированной трубной решеткой могут потребоваться специальные процедуры сварки и присадочные материалы.
Расширение
Расширение труб — еще один популярный метод соединения труб с плакированными трубными решетками. В этом методе труба расширяется внутри трубного отверстия плакированной трубной решетки с помощью механического или гидравлического расширителя.
Механическое расширение предполагает использование оправки или ролика для расширения трубы. Этот метод относительно прост и недорог, но он не обеспечивает очень плотного уплотнения между трубой и трубной решеткой. Он также ограничен с точки зрения возможного расширения.
С другой стороны, при гидравлическом расширении для расширения трубки используется жидкость под высоким давлением. Этот метод может обеспечить более равномерное и плотное уплотнение между трубой и плакированной трубной решеткой. Он также способен расширять трубы в труднодоступных местах. Однако оборудование для гидравлического расширения может быть дорогим, и процесс требует тщательного контроля, чтобы избежать чрезмерного расширения трубы.
Одним из преимуществ развальцовки труб является то, что она не требует нагрева, поэтому нет риска повреждения плакированного слоя из-за сварки. Это также относительно быстрый и простой метод, что делает его пригодным для массового производства.
Пайка
Пайка — это процесс соединения, в котором для соединения трубы и плакированной трубной решетки используется присадочный металл с температурой плавления ниже, чем у основных материалов. Присадочный металл нагревается до тех пор, пока он не расплавится и не потечет в соединение под действием капиллярных сил, создавая прочную связь.
Пайка имеет ряд преимуществ. Он может соединять разнородные металлы, что часто происходит с плакированными трубными листами. Он также обеспечивает относительно чистое соединение с минимальными искажениями. А поскольку температура пайки ниже, чем температура плавления основных материалов, риск повреждения плакирующего слоя снижается.
Однако пайка требует тщательной подготовки поверхности, чтобы обеспечить хорошее смачивание присадочного металла. Также необходимо тщательно продумать конструкцию соединения, чтобы обеспечить надлежащее течение присадочного металла. Как и при сварке, выбор присадочного металла имеет решающее значение для обеспечения прочного и надежного соединения.
Выбор правильного метода подключения
Итак, как выбрать правильный метод соединения плакированных трубных решеток и труб? Ну, это зависит от нескольких факторов.
- Требования к приложению: Если для вашего применения требуется высокопрочное и постоянное соединение, лучшим выбором может быть сварка. Если вам нужен быстрый и простой метод массового производства, хорошим вариантом может стать расширение труб. А если вы имеете дело с разнородными металлами или вам нужно чистое соединение, пайка может оказаться подходящим вариантом.
- Свойства материала: Свойства плакированной трубной решетки и трубы, такие как их состав, толщина и коррозионная стойкость, также могут влиять на выбор метода соединения. Например, если плакирующий слой тонкий или легко повреждается, более подходящим может быть метод, не требующий нагрева, например, расширение трубы.
- Ограничения по стоимости и времени: Сварка и пайка могут оказаться более дорогостоящими и трудоемкими, чем развальцовка труб, особенно при крупномасштабном производстве. Итак, если стоимость и время являются важными факторами, вы можете рассмотреть возможность расширения трубки.
В качестве поставщикаСтальной трубчатый лист с титановым покрытиемиБиметаллический трубчатый лист из титановой стали, я могу помочь вам выбрать правильный метод подключения, соответствующий вашим конкретным потребностям. Независимо от того, работаете ли вы над небольшим проектом или крупномасштабным промышленным применением, у меня есть опыт и продукты, которые помогут вам.
Если вы хотите узнать больше о наших плакированных трубных решетках или у вас есть вопросы о методах соединения, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам принять лучшее решение для вашего проекта. Занимаетесь ли вы производством теплообменников, химической обработкой или любой другой областью, где используются плакированные трубные листы, мы можем предоставить вам высококачественную продукцию и профессиональные консультации.
Давайте начнем разговор и посмотрим, как мы можем работать вместе, чтобы удовлетворить ваши требования. Будь то выбор правильного метода соединения, выбор подходящей плакированной трубной решетки или получение технической поддержки, мы всегда на расстоянии одного сообщения.
Ссылки
- Нормы ASME по котлам и сосудам под давлением, раздел VIII, раздел 1.
- Справочник по сварке, Американское общество сварщиков.
- Руководство по пайке, Американское общество сварщиков.
