Привет! Меня как поставщика титановых трубных фитингов часто спрашивают, как проверить толщину стенок этих фитингов. Это важный шаг, особенно когда вы имеете дело с такими высокоэффективными материалами, как титан. В этом блоге я поделюсь некоторыми практическими способами сделать это.
Почему проверка толщины стенок имеет значение
Прежде всего, давайте поговорим о том, почему так важно проверять толщину стенок титановых трубных фитингов. Титан известен своей превосходной коррозионной стойкостью, высоким соотношением прочности и веса и биосовместимостью. Эти свойства делают его лучшим выбором в различных отраслях промышленности, таких как аэрокосмическая, химическая обработка и медицина.
Толщина стенки титанового трубного фитинга напрямую влияет на его характеристики. Если стена слишком тонкая, она может не выдержать давления и напряжения, которым подвергается, что приведет к протечкам или даже разрушению конструкции. С другой стороны, слишком толстая стенка может привести к увеличению веса и стоимости. Таким образом, правильная толщина стен является ключом к обеспечению безопасности, функциональности и экономической эффективности вашего проекта.
Визуальный осмотр
Один из самых простых способов начать проверку толщины стенки — визуальный осмотр. Хотя этот метод не даст вам точного измерения, он может помочь вам обнаружить очевидные признаки нарушений.
Внимательно посмотрите на поверхность фитинга из титановой трубы. Ищите видимые вмятины, царапины или участки, где стена может показаться тоньше или толще, чем обычно. Чтобы лучше рассмотреть, можно воспользоваться увеличительным стеклом, особенно если есть небольшие дефекты. Если во время этой визуальной проверки вы заметите какие-либо серьезные недостатки, это тревожный сигнал, и вам, возможно, придется провести более углубленное тестирование.
Измерение штангенциркулем
Штангенциркуль — удобный инструмент для приблизительной оценки толщины стенки. Существует два основных типа штангенциркулей: штангенциркули с нониусом и цифровые штангенциркули.
Штангенциркули с нониусом
Штангенциркули с нониусом существуют уже давно и стоят относительно недорого. Чтобы использовать штангенциркуль для измерения толщины стенки титанового трубного фитинга, выполните следующие действия:
- Откройте губки суппорта достаточно широко, чтобы они могли обхватить трубный фитинг.
- Аккуратно сомкните челюсти, пока они не коснутся внутренней и внешней поверхностей стены. Для точного измерения убедитесь, что штангенциркуль расположен перпендикулярно стене.
- Прочитайте измерение на шкале. Основная шкала дает целое число, а нониусная шкала помогает получить десятичную часть.
Цифровые штангенциркули
Цифровые штангенциркули более современны и обеспечивают большую точность. Они отображают измерения на цифровом экране, что облегчает их считывание. Процесс использования цифрового штангенциркуля аналогичен использованию штангенциркуля. Просто откройте губки, поместите их на внутреннюю и внешнюю стенки фитинга и считайте размеры на экране.
Однако имейте в виду, что штангенциркулем можно измерить толщину только в определенных точках. Если вы хотите получить более полное представление о толщине стенок всего фитинга, вам необходимо провести несколько измерений в разных местах.
Ультразвуковой толщиномер
Для более точного и детального измерения толщины стенки отличным вариантом является ультразвуковая толщинометрия. Этот метод использует ультразвуковые волны для определения толщины материала.
Вот как это работает:
- Нанесите связующий агент, например гель или масло, на поверхность титанового трубного фитинга. Это помогает ультразвуковым волнам распространяться от преобразователя к материалу.
- Поместите датчик на поверхность фитинга. Преобразователь излучает ультразвуковые волны, которые проходят через стену и отражаются обратно, когда достигают противоположной поверхности.
- Толщиномер измеряет время, необходимое волнам для достижения противоположной поверхности и обратно. На основе скорости звука в титане датчик рассчитывает толщину стенки.
Ультразвуковая толщинометрия может обеспечить высокоточные измерения даже для фитингов сложной формы. Он также может обнаруживать внутренние дефекты, такие как коррозия или пустоты, которые могут повлиять на толщину стенки.
Вихретоковое тестирование
Вихретоковый контроль — еще один метод неразрушающего контроля, который можно использовать для проверки толщины стенок титановых трубных фитингов. Этот метод особенно полезен для обнаружения изменений электропроводности материала, которые могут быть связаны с изменениями толщины стенок.
Вот краткий обзор того, как работает вихретоковое тестирование:
- Катушку, по которой течет переменный ток, размещают вблизи поверхности титанового фитинга. Это создает переменное магнитное поле.
- Магнитное поле индуцирует вихревые токи в фитинге. На силу и характер этих вихревых токов влияют электропроводность и толщина стенок материала.
- Измеряя изменения вихревых токов, испытательное оборудование может обнаружить изменения толщины стенки.
Вихретоковое тестирование выполняется быстро и может использоваться для быстрого обследования больших площадей. Однако для этого требуется специализированное оборудование и обученные операторы.
Рентгеновское и гамма-лучевое тестирование
Рентгеновское и гамма-излучение являются более совершенными методами проверки толщины стенок титановых трубных фитингов. Эти методы используют высокоэнергетическое излучение для проникновения в материал и создания изображения внутренней структуры.
Рентгеновское тестирование обычно используется в промышленности. Он может предоставить подробные изображения толщины стенки и обнаружить внутренние дефекты, такие как трещины или включения. Гамма-излучение аналогично, но вместо рентгеновских лучей используются радиоактивные источники.
Эти методы очень точны, но имеют некоторые ограничения. Они требуют особых мер безопасности из-за радиации, а оборудование дорогое и сложное в эксплуатации.
Наш ассортимент продукции

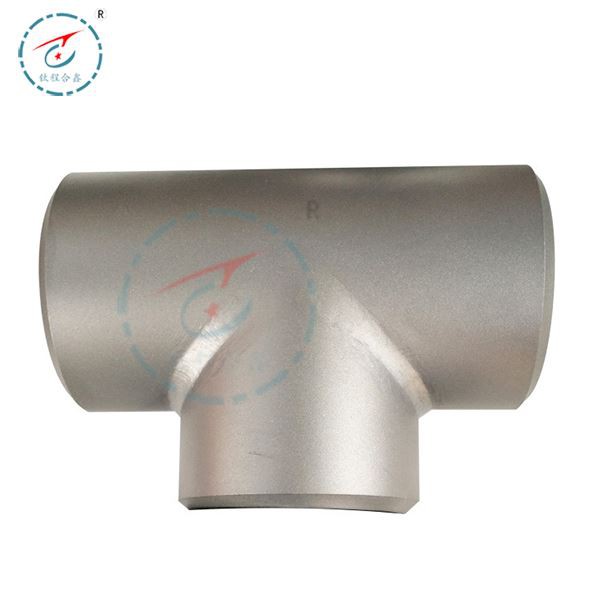

Как поставщик титановых трубных фитингов, мы предлагаем широкий ассортимент продукции, в том числеТитановый редуктор Ecc,Заглушка нахлесточного соединения, иТитановый тройник 2-го класса. Все наши продукты тщательно проверяются на предмет соответствия самым высоким стандартам качества, включая правильную толщину стенок.
Заключение
Проверка толщины стенок фитингов из титановых труб — важный шаг в обеспечении качества и эффективности вашего проекта. Существует несколько методов: от простого визуального осмотра до современных методов неразрушающего контроля. Каждый метод имеет свои преимущества и ограничения, поэтому вам нужно выбрать тот, который лучше всего соответствует вашим потребностям.
Если вы ищете высококачественные фитинги для титановых труб и вам нужна дополнительная информация о толщине стенок или любом другом аспекте нашей продукции, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам сделать правильный выбор для вашего проекта.
Ссылки
- Нормы ASME по котлам и сосудам под давлением
- Стандарты ASTM для титана и титановых сплавов
- Справочник по неразрушающему контролю, том 7: Ультразвуковой контроль
